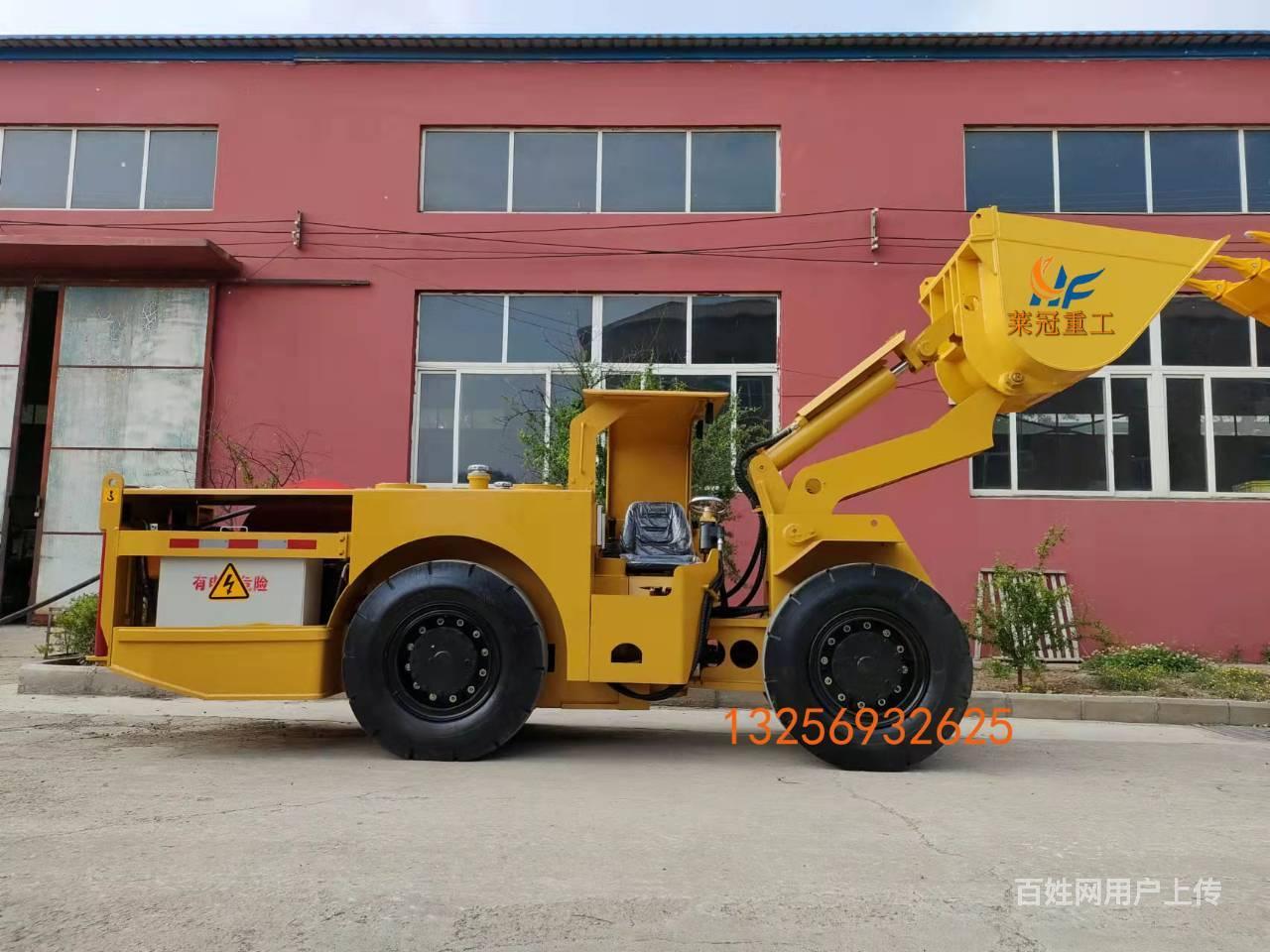

金属矿地下出渣一立方柴油铲运机

装载作业时，操作工作先导阀直到动臂降下，然后使铲斗​‌‌尖落地，以缓慢的低速档接近料堆，
要使机器成一条直线地前进铲装，若前后车轮不成直线，不但会使推进力减少，而且会把机器因成
“折刀”状而损坏。铲装时，应先把装载区内的零星岩石清除以减少碰撞车底和损坏轮胎现象。铲
运机的铲装过程是利用机器行走的插入力和举升铲斗的铲取力两者的合力从矿石堆中铲取矿石的过
程。在铲装过程中，不是把控制阀踏板“急挤”向下压，而应是“轻踏慢送”以得到 大功率。应
6
记住:慢踏得到大功率，快踏得到高速度。
进行铲装作业时，不要冲进矿石堆，而要插进矿石堆，当铲斗插入矿石堆中时，前进速度会减
慢，这时可以缓慢踏下加速踏板，增加铲斗的推挤作用，若铲斗因工作先导阀推出过大，而使铲斗
的下压力过大，引起前轮抬离地面，这样机器只有后面两个轮子驱动，影响机器功率的发挥，同样
也不要使用过大的铲取力，以致把后轮抬离地面，如果出现这些情况，只需稍许使机器后退，并把
铲斗收起一点，在整个铲装过程中都要合理地使用铲斗操作先导阀和加速机构使所有的轮胎都在运
行中，前后推动铲斗操作先导阀杆，就会使铲斗产生一种撬拨作用，加速作用则可使机器向前推进
矿石堆且又不打滑，如果轮胎打滑，可以轻轻抬起脚，使加速踏板稍许上升，同时把铲斗收一点，
减少点铲斗的下压力，从而在前轮上加一点下压力。
铲斗装满后，要抖动儿下铲斗，把任何松散的东西抖掉，以免在运送途中掉落在通道上，装满
铲斗后，松开前进踏板，踩下后退踏板铲运机反向运行。
铲运机接近卸载点时，应降低行驶速度，卸载时松开进退调速踏板，将动臂举升到卸载所需高
度，然后操作先导阀使铲斗向下倾翻，铲斗中的物料即卸出。如铲斗粘有物料，可将铲斗上翻少许
然后迅速操作先导阀杆，使铲斗撞在动臂的限位块上，这样反复几次，铲斗中物料震落。卸料后，
铲斗上翻至极限位置，动臂下放到底，恢复至运输状态，即可继续进行铲装作业。
2.5 停车
2.5.1 把铲运机停在运输巷道之外， 停在平地上，或者矿柱近旁，为防止矿石的二次爆破
将机器砸坏。
2.5.2 将动臂放到底，铲斗翻转放下与地面接触。
2.5.3 按下停车按钮。
2.5.4 逆时针方向将电门钥匙转到断开位置，抽出钥匙并断开关。
2.5.5 若停在斜坡上，一定要用三角木或石块将车轮楔住。 第三章主要部件的基本结构和调整

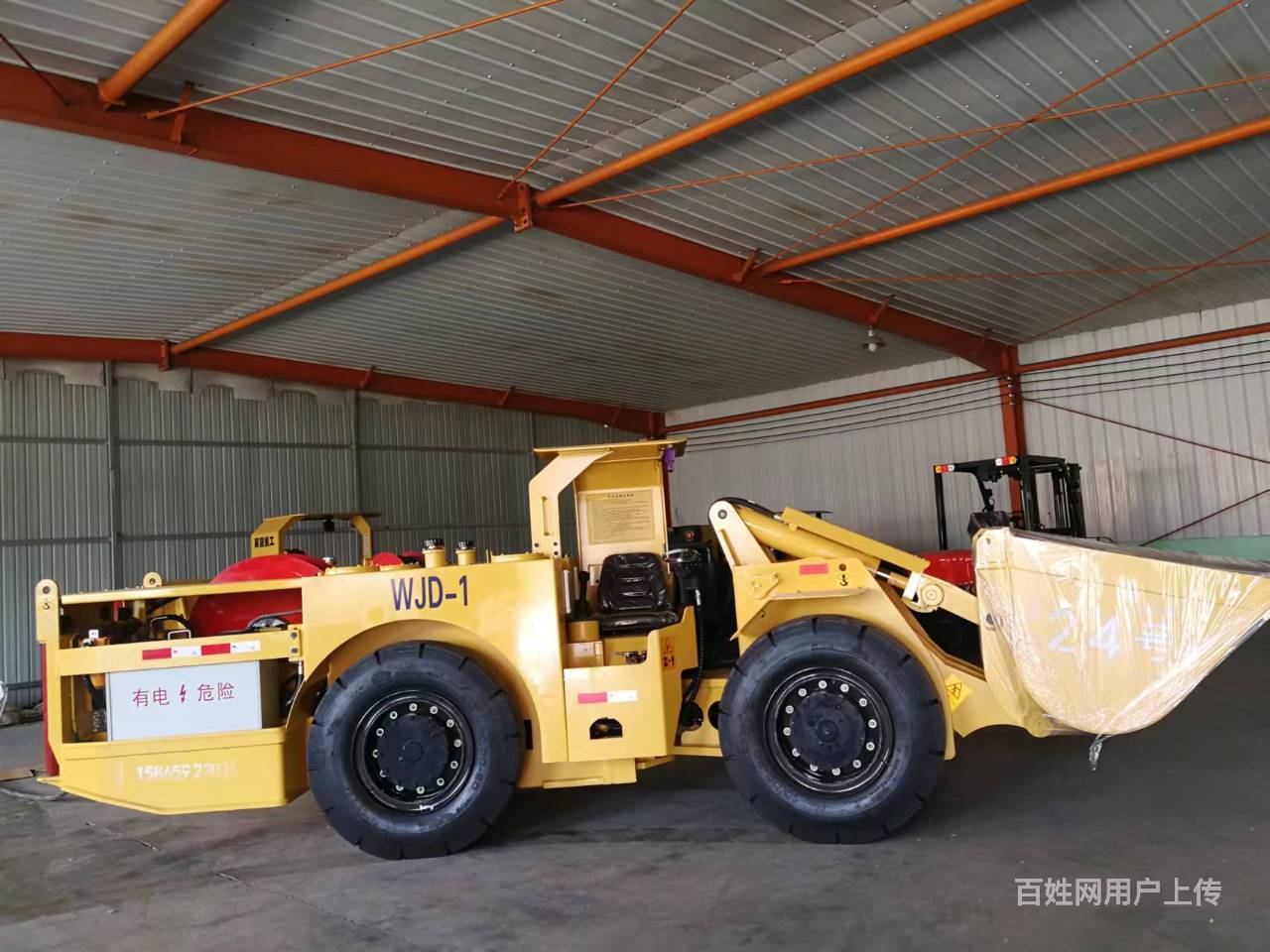

铲运机由两部分组成:前车架和后车架。它们是在机器的中间部位用铰销连接起
来。前车架包括铲斗、动臂、举升油缸、翻斗油缸、前驱动桥，后车架包括柴油机、
静液压传动装置、减速器、后驱动桥、液压油箱和司机座椅等。(见图 2)
7
